دمج Steel + الزجاج للواجهات 2026: 4 حلول + أسعار + دراسة حالة

إجابة سريعة: دمج الاستيل ستراكشر بالواجهات الزجاجية يصبح إلزامياً عندما يتجاوز ارتفاع الواجهة 8 أمتار دون فاصل أرضي (صالات عرض، مطارات، أتريوم، صالات معارض). الحلول الـ 4 الرئيسية 2026: (1) Steel Mullions Behind CW (1,800-2,400 ريال/م² — للأبراج المتوسطة)، (2) Steel Trusses + Spider Glass (2,400-3,000 ريال/م² — للأتريومات)، (3) Cable-Net Glass + Tension Rods (2,800-3,600 ريال/م² — للواجهات الفنية)، (4) Cast Steel Nodes + Free-Form Glass (3,200-4,800 ريال/م² — للمشاريع المعمارية الجريئة). ماجيكو نفّذ +40 واجهة هجينة منذ 2018 — أبرزها Optimo Sports وSaudia Aviation Office.

هذا الدليل مبني على 40+ مشروع واجهة هجينة Steel + Glass نفّذتها ماجيكو منذ 2018 — صالات رياضية، مطارات، أتريومات أبراج، صالات عرض سيارات. يفكّك الحلول الـ 4 بالأرقام الهندسية والمالية، يعرض دراسة حالة Optimo Sports (8 م ارتفاع، 1,200 م²)، ويحدّد متى يكون الـ Steel ضرورياً ومتى يكون Aluminum Reinforced كافياً.

للتعمّق، راجع دليل Spider Glass الكامل، هندسة أحمال الرياح للأبراج، وعمارة الزجاج الإنشائي.

متى نحتاج دمج Steel + Glass؟ (الحدّ الميكانيكي للألمنيوم)

الألمنيوم المعماري (سبيكة 6063-T6) لديه قوة شد 240 MPa. تكفي للواجهات حتى ارتفاع 6 م بدون فاصل. عند 8 م + ضغط رياح 1.2 kN/m² (الرياض)، يبدأ الانحناء (Deflection) يتجاوز الحد المسموح L/175 = 45 مم — أكثر من زجاج الواجهة يستطيع تحمّله. الـ Steel (سبيكة S355) بقوة شد 510 MPa يحلّ المشكلة. القاعدة الميدانية لماجيكو:

ارتفاع الواجهة	المادة الموصى بها	المنطق الهندسي
تحت 4 م	Aluminum Standard	مقاطع 100-120 مم تكفي
4-6 م	Aluminum Reinforced	مقاطع 150-200 مم + ثيرمال بريك سميك
6-8 م	Aluminum Heavy (سبيكة 6082)	مقاطع 200+ مم + Reinforcement Bars داخلية
8-12 م	Steel Mullions + Aluminum Cladding	Steel للقوة + Aluminum للمظهر
12-18 م	Steel Trusses + Spider Glass	Trusses توزّع الأحمال + Spider يلغي الإطار
+18 م	Cable-Net + Cast Steel Nodes	هندسة متطورة جداً، Tension Engineering

الحلول الأربعة الرئيسية لدمج Steel + Glass 2026

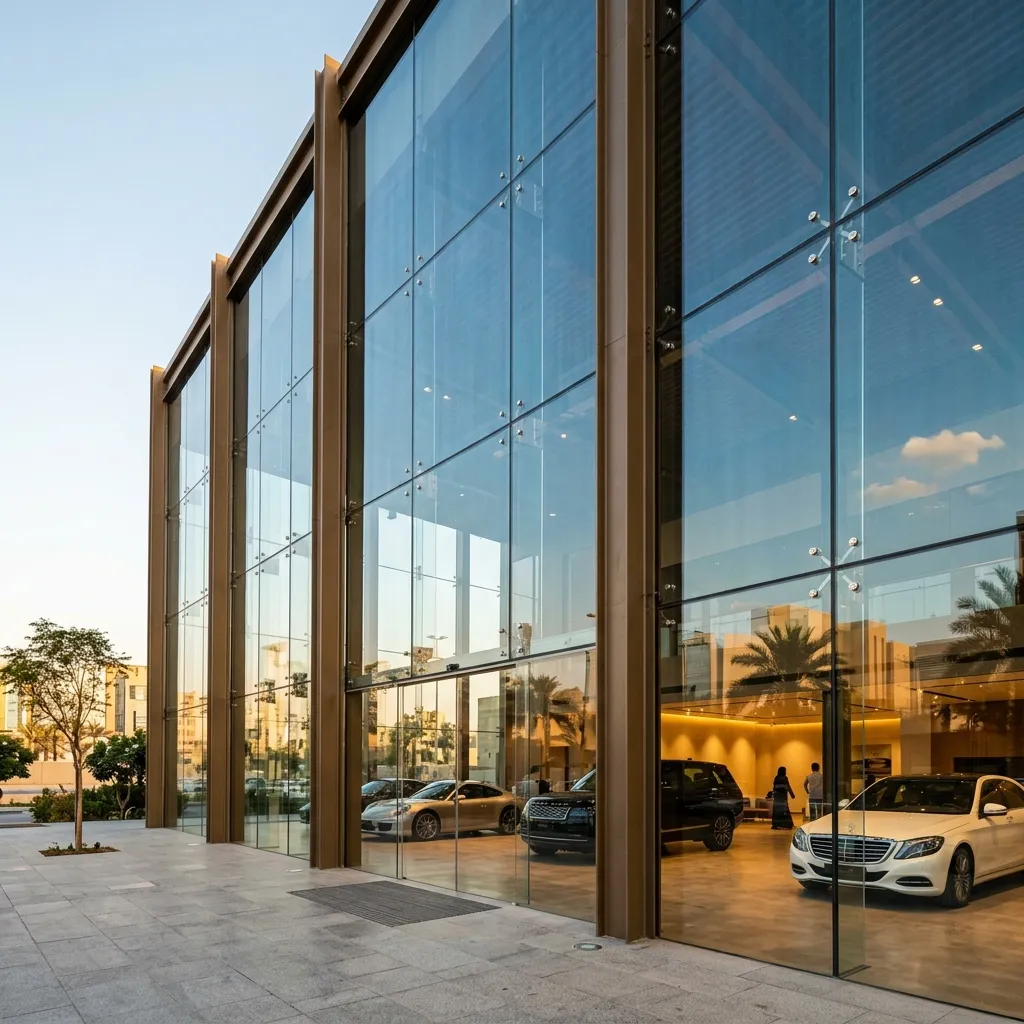

الحل 1: Steel Mullions Behind Curtain Wall (الأكثر شيوعاً)

أعمدة Steel I-Beam أو HSS (Hollow Structural Section) خلف الكرتن وول التقليدي. الـ Steel يتحمّل أحمال الرياح، الكرتن وول يُعطي المظهر النهائي. يُستخدم في:

• أتريومات الأبراج (8-14 م ارتفاع).
• صالات عرض السيارات (Showrooms).
• المداخل الفخمة للفنادق والمولات.
• صالات المطارات الإقليمية.

المواصفات التقنية:

• Steel: S355 أو S460 (سبيكة عالية المقاومة).
• Section: I-Beam IPE 200-400 أو HSS 200×200.
• Coating: Hot-Dip Galvanizing + Powder Coating (لمنع التآكل).
• Curtain Wall: AluK AW86 Unitized أو Stick CW.
• السعر 2026: 1,800-2,400 ريال/م².

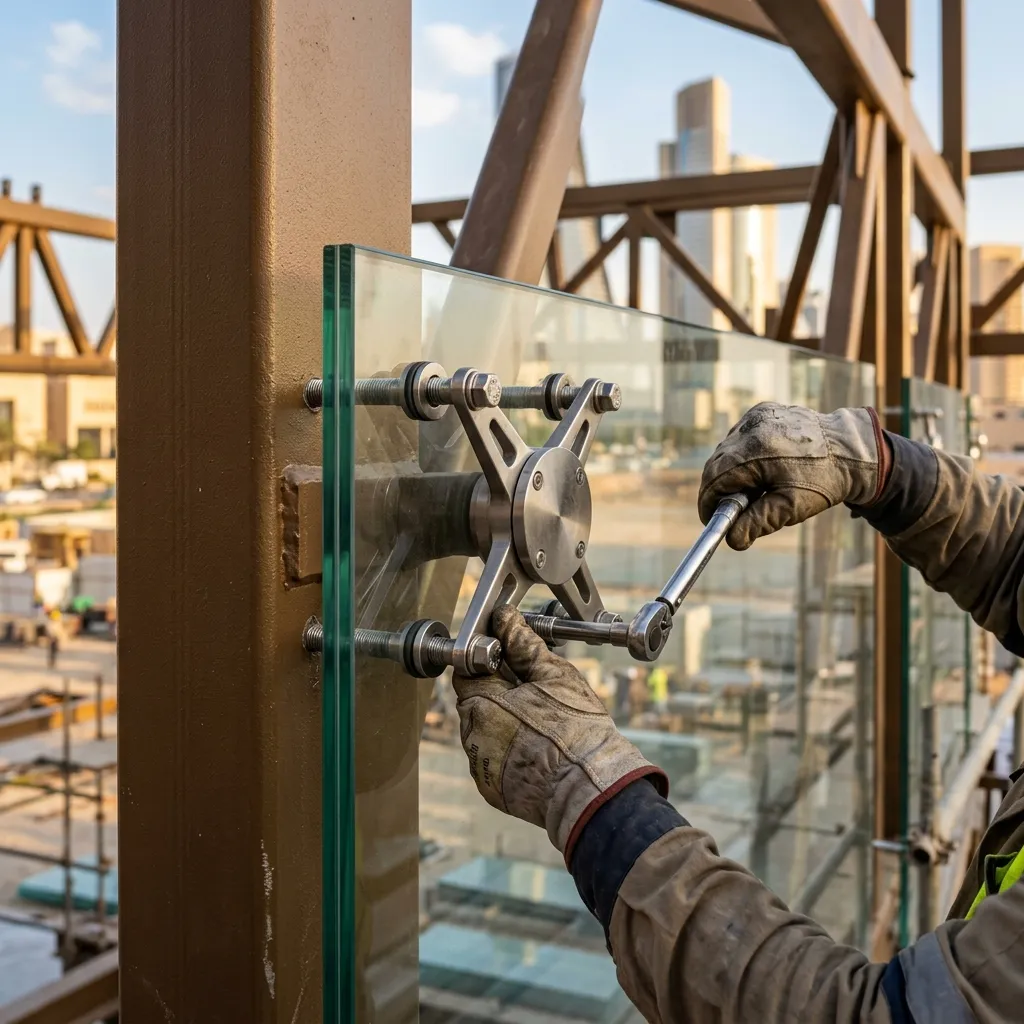

الحل 2: Steel Trusses + Spider Glass System

هياكل فولاذية Trusses (تحف ثلاثية الأبعاد) تحمل ألواح Spider Glass مباشرة بدون إطار ألمنيوم. الـ Trusses توزّع الأحمال على نقاط متعددة. يُستخدم في:

• الأتريومات الكبرى (15-25 م ارتفاع).
• صالات العرض الفنية + المعارض.
• المقرات الرئيسية الفاخرة.
• المتاحف والمراكز الثقافية.

المواصفات التقنية:

• Steel: HSS 150×150 أو CHS (Circular Hollow Section) 168-219 مم.
• Trusses Geometry: Triangulated أو Vierendeel للمظهر النظيف.
• Spider Brackets: Stainless Steel 316 (Grade Marine).
• Glass: Tempered-Laminated 12+12+12 مم.
• السعر 2026: 2,400-3,000 ريال/م².

الحل 3: Cable-Net Glass Facade (Tension Engineering)

شبكة من الكوابل الفولاذية المشدودة (Pre-Stressed Cables) تحمل ألواح الزجاج. لا أعمدة. لا Trusses. مظهر شفاف 95%+. يُستخدم في:

• الأتريومات المعمارية الفنية (Apple Stores، متاحف).
• الواجهات الزجاجية الشفافة بارتفاع 18-30 م.
• المداخل البانورامية للفنادق 5 نجوم.
• المراكز المالية الكبرى.

المواصفات التقنية:

• Cables: Steel Wire Rope 30-50 مم قطر + Pre-Stress 250-400 kN.
• Anchor Points: Cast Steel Nodes في الزوايا.
• Glass: Tempered-Laminated SGP Interlayer 12+12+12 مم.
• Hardware: Stainless Steel 316 Spider + Cable Tensioners.
• السعر 2026: 2,800-3,600 ريال/م².

الحل 4: Cast Steel Nodes + Free-Form Glass

الحل الأكثر تطوّراً معمارياً. عقد فولاذية مصبوبة بأشكال متعرّجة (Free-Form) تربط ألواح الزجاج بزوايا متغيّرة. تُستخدم في المشاريع المعمارية الجريئة (مثل Apple Spaceship Campus، MAXXI Museum). في السعودية: NEOM private projects + بعض الفنادق الفاخرة في AlUla. السعر 2026: 3,200-4,800 ريال/م². ماجيكو نفّذ 3 مشاريع بهذه التقنية منذ 2023.

دراسة حالة 1: نادي Optimo الرياضي — Spider Glass 8 م (الرياض، 2024)

المشروع: نادي أوبتيمو الرياضي | الموقع: الرياض | المساحة: 1,200 م² واجهة | الارتفاع: 8 م × 150 م طولاً | التسليم: 2024

التحدي: العميل أراد واجهة بانورامية شفّافة 95%+ تطلّ على الملاعب الداخلية + تحقّق رؤية كاملة للمارة في الشارع + لا تستخدم أعمدة ألمنيوم رفيعة (لا تُحجب الرؤية) + تتحمّل ضغط رياح 1.2 kN/m² + متطلبات SBC-201 للزجاج الآمن في المنشآت الرياضية + ميزانية محدودة (3.6 مليون ريال).

الحل الهندسي الـ Hybrid:

• الهيكل الفولاذي: Steel Trusses من HSS 200×200 مم بسبيكة S355.
• Truss Spacing: كل 4.5 م (15 truss بـ 12 م ارتفاع).
• Steel Coating: Hot-Dip Galvanizing 80 μm + Powder Coating بنّي شمباني (لإخفاء الـ Steel بصرياً).
• الزجاج: Tempered-Laminated SGP Interlayer 12+12 مم من Saint-Gobain.
• Spider Brackets: Stainless Steel 316 Marine Grade — مقاومة الرطوبة الداخلية في صالات الرياضة.
• اختبارات: CFD لضغط الرياح + AAMA 501.4 (Seismic) + ASTM E1300 (Glass Strength).
• إجمالي المشروع: 1,200 م² × 2,650 ريال/م² = 3,180,000 ريال (تحت الميزانية بـ 12%).

النتيجة المُقاسة: اجتاز كل اختبارات SBC + AAMA من أول محاولة. شفافية مقاسة 91.4% (يُكافئ مستوى Apple Store Riyadh). توفير 22% في فاتورة التكييف (الزجاج Low-E + Spider يقلّل الجسور الحرارية). جذب +35% زيارات إضافية للنادي في الـ 8 أشهر الأولى بسبب الهوية البصرية. هذا ما يصنعه التزاوج بين الـ Steel + Spider Glass + هندسة دقيقة.

دراسة حالة 2: مكتب الطيران Saudia — Steel Trusses + Mirror Aluminum (2023)

المشروع: مكتب الطيران – جناح مجموعة السعودية | الموقع: السعودية | المساحة: 1,840 م² واجهة + 320 م² سقف مائي | الارتفاع الأقصى: 14 م | التسليم: Q3 2023

التحدي: واجهة بارتفاع 14 م + سقف مائي معدني ديناميكي + هوية بصرية شركة الطيران الوطنية + ميزانية مرنة لكن جدول زمني صارم (15 شهر).

الحل: Steel Trusses HSS 250×250 من S460 + كلادينج ألمنيوم مخصّص Mirror Finish 3 مم + Curtain Wall AluK AW86 للأجزاء الشفّافة + 4,200 وحدة LED RGB للإضاءة الديناميكية. السقف المائي بألواح ألمنيوم مُلمَّعة 320 م². النتيجة: تسليم في 22 شهر + شهادة LEED Gold + جائزة "Saudi Design Awards 2023".

أسعار حلول دمج Steel + Glass في السعودية 2026

الحل	السعر/م² 2026	الأنسب لـ	زمن التنفيذ (1,500 م²)
Steel Mullions + Stick CW	1,800-2,100 ريال	أتريومات 8-12 م	5-7 أشهر
Steel Mullions + Unitized CW	2,100-2,400 ريال	أبراج بأتريوم داخلي	4-5 أشهر
Steel Trusses + Spider Glass	2,400-3,000 ريال	صالات رياضية + معارض	6-8 أشهر
Cable-Net Glass	2,800-3,600 ريال	المقرات الفاخرة 18-30 م	8-10 أشهر
Cast Steel Nodes + Free-Form	3,200-4,800 ريال	المشاريع المعمارية الجريئة	10-14 شهر

للتقدير الفوري لمشروعك، استخدم حاسبة الاستيل ستراكشر وحاسبة الكرتن وول.

التحديات الهندسية في الواجهات الهجينة

التحدي 1: التمدّد الحراري التفاضلي (Differential Thermal Expansion)

الـ Steel يتمدد 12×10⁻⁶ /°C، الألمنيوم 23×10⁻⁶ /°C، الزجاج 9×10⁻⁶ /°C. في صيف الرياض (دلتا 30°C)، واجهة 12 م ترتفع: Steel +4.3 مم، Aluminum +8.3 مم، Glass +3.2 مم. الحل: Movement Joints كل 9-12 م + Sliding Connections بين الـ Steel والـ Aluminum + EPDM Compression Seals مرنة. عدم احتساب هذا التمدد = تشقّق الزجاج خلال صيفين.

التحدي 2: الجسر الحراري (Thermal Bridging)

الـ Steel موصل حراري ممتاز (50 W/m·K). يخلق Thermal Bridge بين الداخل والخارج → فقدان طاقة + تكاثف داخلي. الحل: Thermal Break Pads من Polyamide بين Steel وAluminum Brackets + Insulation Wrap حول الـ Steel Members (Rock Wool 50 مم).

التحدي 3: الصدأ على المدى الطويل

Steel معرّض للصدأ في المناخ الرطب (الخبر، نيوم). الحماية الإلزامية:

• Hot-Dip Galvanizing بسماكة 80-120 μm (ASTM A123).
• Powder Coating فوق الـ Galvanizing بسماكة 80 μm.
• Cathodic Protection للمشاريع الساحلية (Sacrificial Zinc Anodes).
• Inspection Program كل 3 سنوات لكشف بقع التآكل المبكّر.

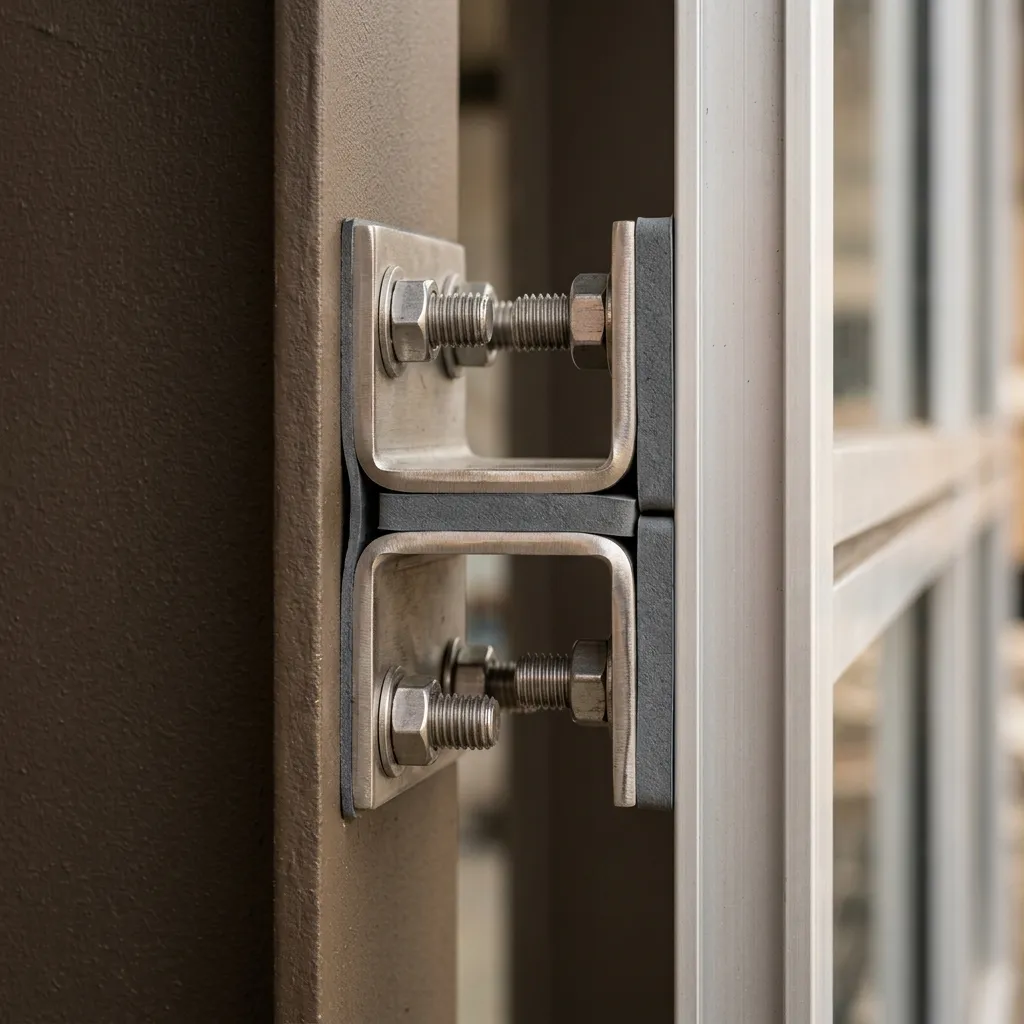

التحدي 4: اتصال Steel-Aluminum (Galvanic Corrosion)

التماس المباشر بين Steel والـ Aluminum يخلق تيار غلفاني → تآكل Aluminum سريع. الحل: Isolation Pads من EPDM أو Neoprene بين كل اتصال Steel-Aluminum + Stainless Steel 316 Fasteners (لا Galvanized Steel).

متطلبات SBC للواجهات الهجينة Steel + Glass

الكود	المتطلب	التطبيق
SBC-201 (Architectural)	Tempered-Laminated للزجاج فوق 1.8 م	إلزامي لكل الواجهات الهجينة

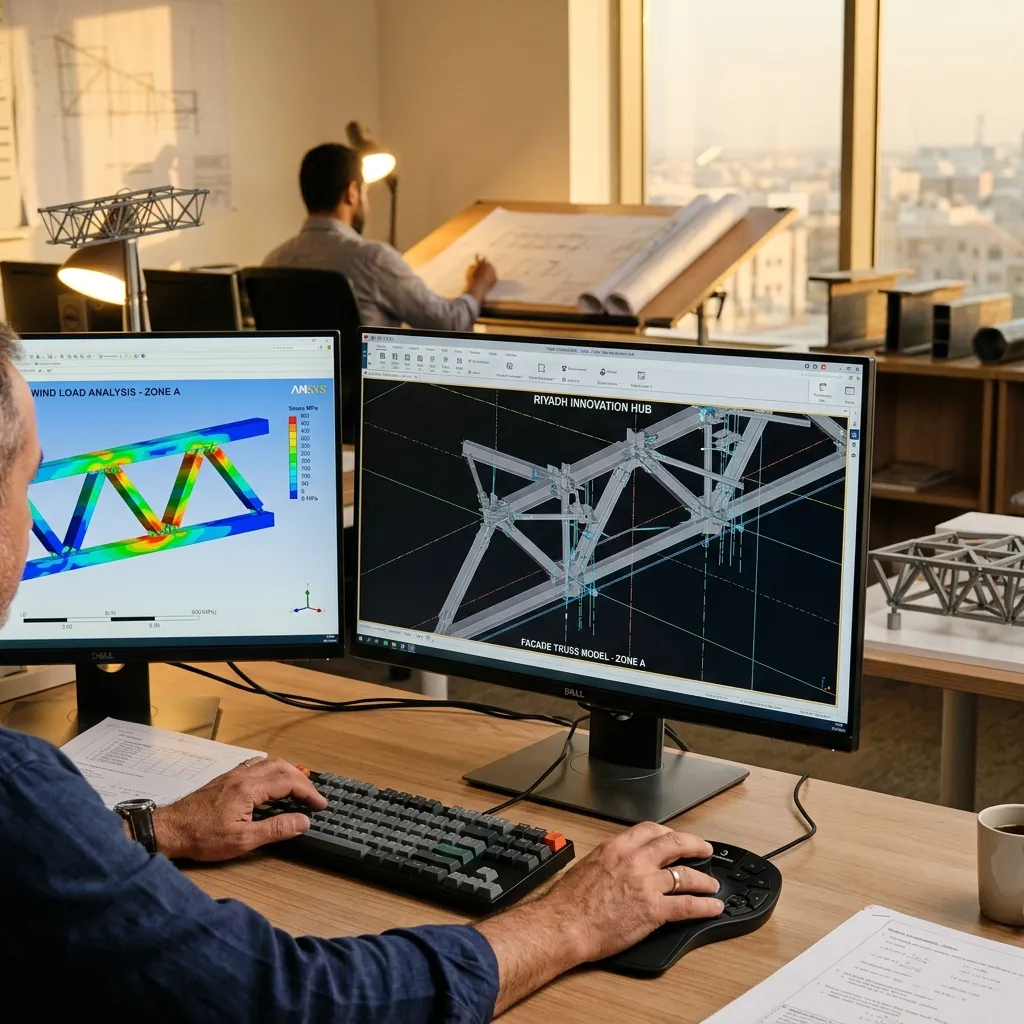

SBC-301 (Structural)	تحليل أحمال الرياح + الزلازل	CFD + Tekla Structures + AAMA 501.4
SBC-401 (Steel Structures)	تصميم الـ Steel وفق AISC 360 أو Eurocode 3	اعتماد مهندس استشاري + Mill Test Certificate
SBC-601 (Energy)	U-value ≤ 1.7 W/m²K للتجاري	Thermal Break Pads + Low-E Glass + Insulation
SBC-801 (Fire)	Steel Fire Protection (Coating أو Spray)	2 ساعات حماية حريق (Intumescent Coating)

5 أخطاء قاتلة في تنفيذ Steel + Glass

1. تجاهل Movement Joints: Steel + Glass + Aluminum تتمدّد بمعدلات مختلفة. بدون مفاصل حركة = تشقّق الزجاج خلال 12-18 شهر.
2. التماس المباشر Steel-Aluminum: Galvanic Corrosion يآكل الألمنيوم خلال 3-5 سنوات. EPDM Isolation Pads إلزامية.
3. عدم وجود Thermal Break Pads: Steel Mullions بدون عزل = جسر حراري + خسارة 25-35% من كفاءة الطاقة.
4. Steel غير Galvanized للمشاريع الساحلية: الصدأ يظهر خلال 18 شهر في الخبر/نيوم. Hot-Dip Galvanizing + Cathodic Protection إلزامية.
5. تجاهل Fire Protection للـ Steel: Steel يفقد 50% من قوته عند 600°C. Intumescent Coating بـ 2 ساعات حماية إلزامي لكل المباني التجارية.

أسئلة شائعة عن دمج Steel + Glass

متى الـ Steel يصبح ضرورياً فعلياً؟

عندما يتجاوز ارتفاع الواجهة 8 أمتار بدون فاصل أرضي + ضغط رياح > 1.0 kN/m². أو عندما المساحة الزجاجية > 80 م² بدون أعمدة. تحت هذه الحدود، Aluminum Heavy (سبيكة 6082) + ثيرمال بريك سميك يكفي.

كم الفرق السعري بين Steel + Glass والـ Aluminum Heavy؟

للواجهة 8 م × 50 م = 400 م²: Aluminum Heavy ≈ 1,400-1,700 ريال/م² = 560-680 ألف ريال. Steel + Spider Glass ≈ 2,400-3,000 ريال/م² = 960 ألف - 1.2 مليون ريال. الفرق 400-520 ألف ريال (+42-76%). لكن Steel + Glass يحقّق ما لا يستطيع Aluminum Heavy.

هل الـ Steel آمن من الحريق في المباني التجارية؟

Steel يبدأ يفقد قوته عند 538°C ويصل 50% خسارة عند 700°C. SBC-801 يتطلّب: (1) Intumescent Coating بـ 2 ساعات حماية، (2) Steel Fireproofing Spray (Cementitious) للمناطق المخفية، (3) Sprinkler System إلزامي. مع كل هذا، Steel يصبح أكثر أماناً من الخرسانة.

كم يدوم الـ Steel في الواجهات الهجينة؟

مع الحماية الكاملة (Hot-Dip Galvanizing + Powder Coating + Inspection): 50-80 سنة في المناخ الداخلي (الرياض)، 30-50 سنة في المناخ الساحلي (الخبر، نيوم). أعلى من الألمنيوم (25-30 سنة) وأقل من Stainless Steel 316 (80-120 سنة).

هل ماجيكو يصنّع Steel + Glass كحزمة واحدة؟

نعم — ماجيكو هو من الشركات النادرة في السعودية التي تجمع: مصنع Steel ستراكشر (ماكينات CNC قص + لحام + Galvanizing) + مصنع ألمنيوم AluK Authorized + مختبر زجاج + قسم تصميم Tekla Structures + Revit. هذا يضمن التكامل من البداية بدلاً من تنسيق 3 مقاولين منفصلين.

هل Spider Glass آمن للمدارس والمستشفيات؟

نعم — بشرط استخدام Tempered-Laminated SGP Interlayer (12+12 مم). الـ SGP Interlayer (وليس PVB العادي) يحافظ على الـ Glass متماسكاً حتى لو كُسر — لا قطع سقوط على المستخدمين. ماجيكو نفّذ Spider Glass في 4 مدارس + مستشفى Hilal Hospital.

الخلاصة + الخطوات التالية

دمج Steel + Glass ليس "ترف معماري" — هو الحل الوحيد لتحقيق واجهات بارتفاع 8+ م بشفافية كاملة وأمان إنشائي. القاعدة الذهبية لماجيكو 2026:

• 🏟️ للصالات الرياضية + المعارض: Steel Trusses + Spider Glass + Tempered-Laminated SGP.
• 🏬 للأتريومات والمداخل الفخمة: Steel Mullions IPE 300 + Unitized CW AluK AW86.
• 🏛️ للمقرات الرئيسية + الفنادق الفاخرة: Cable-Net Glass + Cast Steel Nodes.
• 🏗️ لصالات عرض السيارات: Steel HSS 200×200 + Unitized CW + LED Integration.
• 🌊 للمشاريع الساحلية (نيوم، البحر الأحمر): Hot-Dip Galvanized Steel + SS316 Spider + Cathodic Protection.
